Извещатель «Бозон» предназначен для использования в системах охраны для обнаружения проникновения в охраняемое пространство и передачи извещения о проникновении. Извещение передается по радиоканалу на УОО или радиоприемник.
Принцип действия извещателя основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения.
Извещатель может работать в трех режимах - Ademco, Napco и Стриж. Первые два режима предназначены для использования извещателя с распространенными радиоприемниками соответствующих производителей, при этом обеспечивается полная совместимость. Режим Стриж предназначен для использования извещателя с УОО производства ЗАО Телемак, в этом режиме у извещателя появляется дополнительная функциональность - дуплексная связь с УОО, что обеспечивает непрерывный контроль исправности и возможность программного измененения параметров, чувствительности и мощности радиопередачи.
Режимы работы.
Извещатель может работать в одном из трех режимов, приведенных в таблице. Режим работы определяется джампером, устанавливаемым при инициализации. После удаления джампера режим сохраняется в энергонезависимой памяти и не изменяется.
| Режим | Napco | Ademco | Стриж |
| Частота | 433 Мгц | 344 Мгц | 433 Мгц |
| Двухсторонняя связь | Нет | Нет | Да |
| Программирование параметров | Нет | Нет | Да |
| Серийный номер | Шестнадцатеричный | Десятичный | Десятичный |
| Совместимое оборудование | LIBRA-RECV-XP8, LIBRA-RECV8, LIBRA-RECV16, LIBRA-RECV32, LIBRA-RECV96, LIBRA-RECV255, AS006M «Феникс» | 5881ENL, 5881ENM, 5881ENH, 5883H, AS006M «Феникс» | AS006B «Стриж», УОО «Стерх» |
Максимальная дальность обнаружения вторжения - 15 м при скорости движения нарушителя от 0.3 до 3.0 м/с.

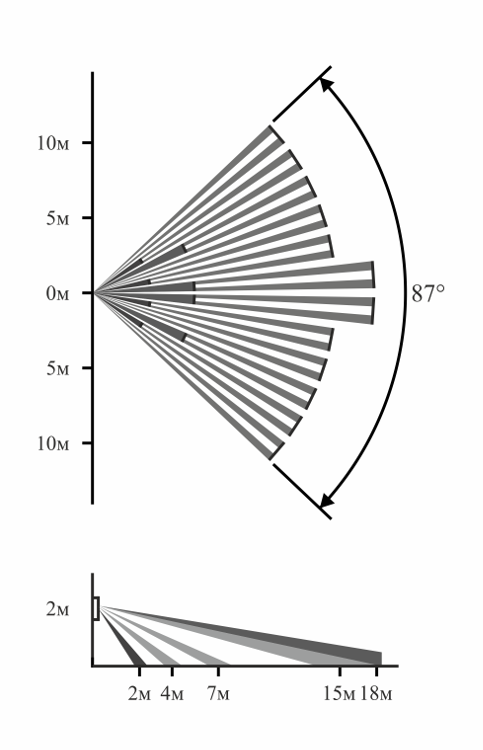

Диаграмма зоны обнаружения при установке извещателя на вертикальной стене с наклоном вперед на 12 градусов приведена на рисунке.
Обнаружение проникновения в тестовом режиме подтверждается светодиодным индикатором. В нормальном режиме светодиодный индикатор всегда погашен.
Извещатель фиксирует вскрытие корпуса и передает соответствующее сообщение.
Управление
На плате извещателя имеется джампер для выбора режима в соответствии с таблицей
| Положение джампера | Режим |
| N | Napco |
| S | Стриж |
| A | Ademco |
Режим определяется при установке джампера, после его снятия он сохраняется. Установленный джампер (в любой позиции) задает работу извещателя в тестовом режиме, после инициализации, привязки извещателя к УОО и проверки, джампер должен быть снят.
Питание
Питание извещателя осуществляется от батареи CR123A напряжением 3В. Срок службы батареи составляет до 3-х лет, в зависимости от настроек и режима эксплуатации. При разряде батареи ниже допустимого предела извещатель передает соответствующее сообщение.
Извещатель предназначен для эксплуатации в помещении с температурой от +1 до +40°C, с относительной влажностью воздуха до 90% при температуре 25°С (группа УХЛ 4 по ГОСТ 15150-69).
Извещатель обеспечивает электромагнитную совместимость в соответствии с группой жесткости 3 по ГОСТ 50009-92.
Комплектность
Комплект поставки извещателя «Бозон» приведен в таблице.
| Извещатель «Бозон» | 1 шт. |
| Батарея CR123A | 1 шт. |
| Кронштейн (основание) | 1 шт. |
| Держатель(ответная часть кронштейна) | 1 шт. |
| Винт-саморез 3х6 ГОСТ 11621 | 1 шт. |
| Паспорт | 1 экз. |
| Упаковка | 1 компл. |
